Detail produk:
|
| Zoom Multiple (layar 17 inci): | 20x-120x, 30x-225x | CCD: | Warna, 1/3 inci, 8000000 PX |
|---|---|---|---|
| Jarak Kerja: | 82mm | Resolusi: | 0,0001mm |
| Pengulangan: | 1,5um | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Mesin Pengukur Video 120x,Mesin Pengukur Video 225x,Mesin Pengukur Visi CNC |
||

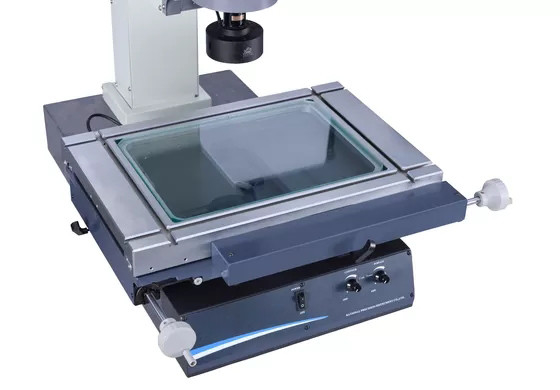

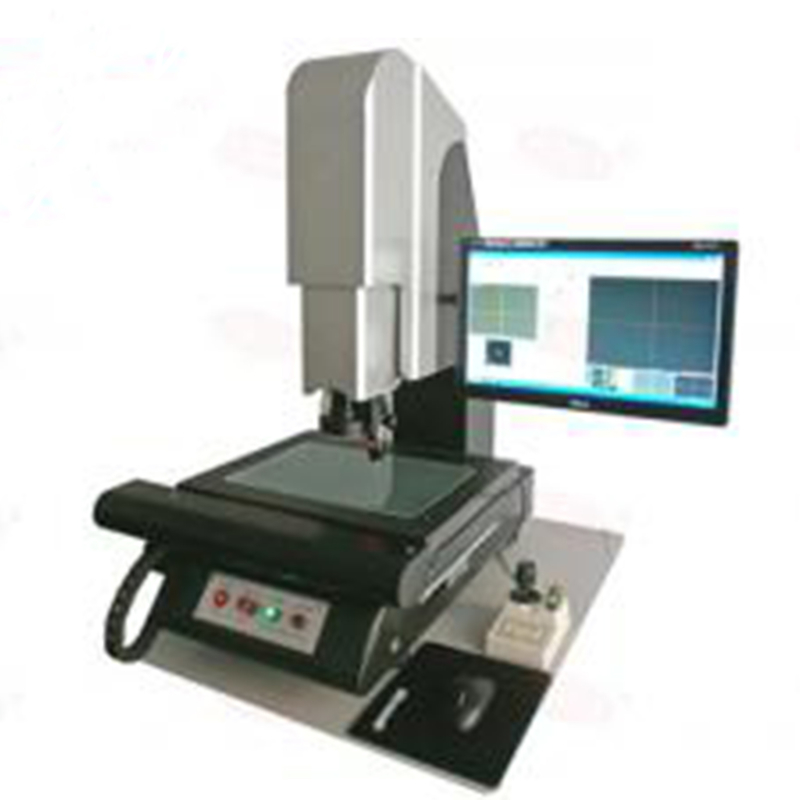

Mesin Pengukur Video Lab Kontrol Komputer, Mesin Pengukur Penglihatan CNC Optik
Aplikasi dengan Mesin Pengukur Video:
Mesin pengukur CMM otomatis dirancang untuk melakukan benda kerja tiga dimensi di lereng, bulat,selokan, kolom, bola, dimensi, hambar
lubang serta istilah geometris seperti jarak antara elemen dan sudut.Dan itu banyak digunakan dalam permesinan, elektronik,
alat kelengkapan ponsel, peralatan rumah tangga, konektor, perlengkapan mesin, perlengkapan presisi, plastik, perangkat keras, bidang komputer dan sebagainya
dan industri lainnya.
FITUR & KINERJA:
1. Basis marmer presisi tinggi dengan pilar case yang sangat kaku diperkenalkan dan menyediakan bangku kerja yang sangat stabil untuk seluruh mesin pengukur 2D Vision;
2. Sistem gerak mengadopsi rel penggeser V yang presisi dengan linearitas tinggi yang dapat mencapai akurasi pengujian tertinggi;
3. Warna Kamera CCD standar industri 600TVA di sini dilengkapi untuk menjawab kebutuhan tinggi;
4. Sumber cahaya dingin permukaan LED 3-loop 8-zona yang dapat diprogram, lampu pelek sumbu langsung (lampu Koaksial opsional);
5. Skala optik presisi tinggi dilengkapi dengan akurasi hingga 0,001mm;
6. Perangkat lunak pengukuran yang dikembangkan secara independen dapat mencapai metode pemrograman yang mudah secara manual;
PARAMETER TEKNIS MESIN PENGUKURAN VISI:
| Model | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Mengukur Perjalanan | |||||
| Perjalanan X-Axis | 200mm | 300mm | 400mm | ||
| Perjalanan Sumbu Y | 100mm | 200mm | 300mm | ||
| Z -Axis Perjalanan (opsional) | 150mm | 150mm | 150mm | ||
| Meja kerja | |||||
| Bangku paduan aluminium | 360×260mm | 570×355mm | 670×460mm | ||
| Bangku Kaca | 260×160mm | 354×254mm | 459×359mm | ||
| Bantalan beban | 30kg | 50kg | 50kg | ||
| Sistem Penglihatan & Pengukuran | |||||
| CCD | Kamera Berwarna Resolusi Tinggi dengan 600TVA | ||||
| Lensa Zoom | Lensa Zoom 0,7－4,5X(Lampu koaksial opsional) | ||||
| Rasio pembesaran gambar | 30－230X | ||||
| Jarak Kerja | 82mm | ||||
| Resolusi | 0,0001mm | ||||
| Pengulangan | 1,5um | ||||
| Akurasi Pengukuran (μm) |
Sumbu XY ≦(3+L/200)um, Sumbu Z (Pengukuran penglihatan)≦(5+L/200)um |
||||
| Keseluruhan (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Berat Kotor (kg) | 160kg | 230kg | 320kg | ||
| Sistem penerangan | 3-Loop 8-Zone Surface light & rim light yang dapat diprogram | ||||
| Input daya | 220V±10%(AC) 50HZ |
||||
Layanan Dukungan Pelanggan:
Ø Instalasi
Ø Pelatihan (Pelatihan karyawan pelanggan)
Ø Kalibrasi
Ø Pemeliharaan preventif
Ø Penggantian suku cadang
Ø Bantuan melalui telepon atau internet
Ø Diagnosis dan perbaikan di tempat/diagnosis dan perbaikan online
