Detail produk:
|
| Jaminan: | 1 tahun | Model: | GSA-87R |
|---|---|---|---|
| Dimensi(mm)(L*W*H): | 600*740*890 | Rentang pengukuran (mm)(X*Y*Z): | 300*200*200 |
| Akurasi Pengukuran (μm): | 2,5+L/100 | Pengulangan (μm): | 2.5 |
| Berat (KG): | 190KG | Resolusi Skala Linear: | 0,5μm |
| Cahaya Tinggi: | Sistem Pengukuran Penglihatan,Sistem Penglihatan Optik |
||

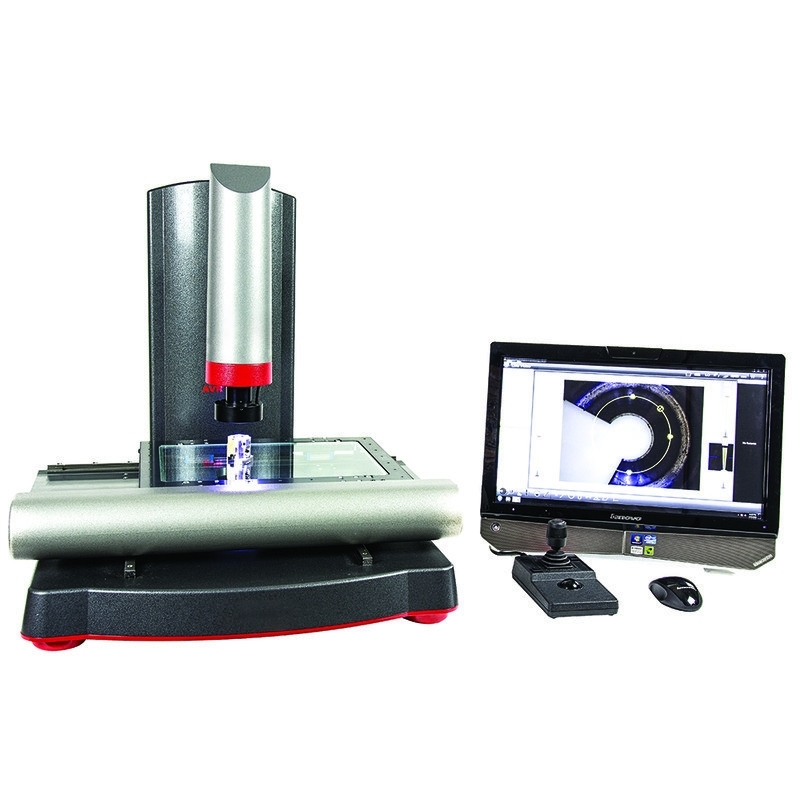

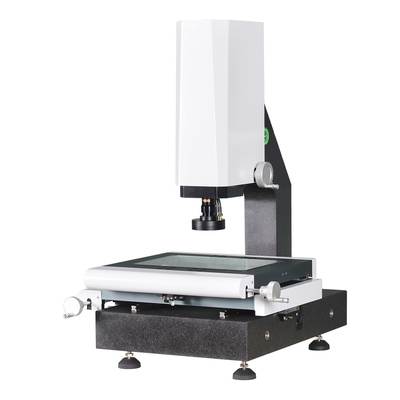

Sistem Penglihatan Optik Secara Akurat Mengukur Resolusi Linear 0,5μM
presentasi produk:
Mesin pengukur optik Seri GSA adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda.Ini memastikan akurasi dimensi produk Anda, membuat produk Anda lebih kompetitif.
Konfigurasi perangkat keras akurasi tinggi
Seri ini dikonfigurasi dengan panduan linier akurasi tinggi, memberikan kinerja dinamis yang unik dan pengalaman pengguna akhir.Juga termasuk cincin iluminasi permukaan LED 8 bagian yang dapat diprogram penuh, transduser linear beresolusi tinggi 0,0005mm 3-sumbu, dan perangkat lunak pengukur yang kuat.
Rekayasa terbalik
VMM seri GSA kompatibel dengan probe sentuh Renishaw sebagai konfigurasi opsional.Pengguna dapat dengan mudah mencapai fungsi pengukuran 2D dan 3D dalam satu mesin.Perangkat lunak dapat menghitung offset antara lensa optik dan probe sentuh, memastikan bahwa semua hasil pengukuran berada dalam satu sistem koordinat.Hasil pengukuran dapat ditampilkan sebagai gambar 3D untuk rekayasa terbalik.
Kompak dan akurat
VMM seri GSA adalah model paling umum untuk sebagian besar pabrik yang memproduksi suku cadang akurat.Ini cocok untuk aplikasi pengukuran sampel dalam jumlah kecil.Kontrol manual 3 sumbu, dengan perangkat lunak yang mudah digunakan, memungkinkan operator mengelola penggunaan alat berat dalam waktu yang sangat singkat.
SPESIFIKASI
| Item | GSA-87R | |
| Dimensi(mm)(L*W*H) | 600*740*890 | |
| Rentang pengukuran (mm)(X*Y*Z) | 300*200*200 | |
| Akurasi Pengukuran (μm) | 2,5+L/100 | |
| Pengulangan (μm) | 2.5 | |
| Berat (kg) | 190kg | |
| Gambar dan Pengukuran | CCD | Kamera digital 1,2 juta piksel |
| Lensa | Lensa zoom penyok manual 0,7 -4,5X (lensa umpan balik sinyal pembesaran elektronik opsional) | |
| Pembesaran | 18-195X (Hanya untuk referensi. Dengan kamera dan lensa berbeda, pembesaran akan berbeda) | |
| Bidang pandang | 8.1~1.3mm (Hanya untuk referensi, dengan kombinasi kamera dan lensa yang berbeda, nilainya akan berbeda) | |
| Jarak kerja | 90mm | |
| Resolusi skala linier | 0,5μm | |
| Sistem mengemudi | Kontrol manual sumbu X/Y/Z | |
| Penerangan |
Lampu permukaan cincin zona LED8 yang dapat diprogram, lampu paralel bawah LED (opsional: lampu koaksial)
|
|
