Detail produk:
|
| Jaminan: | 1 tahun | Tempat asal: | Donggaun, Cina |
|---|---|---|---|
| Jangkauan Perjalanan Sumbu X,Y: | 100x100m(4inx4in) | Jangkauan Bepergian Sumbu Z: | 100 mm (4 inci) |
| Akurasi pengukuran (U1XY): | ±(5+0,08L)µm L = panjang pengukuran (mm) | kamera CCD: | Kamera CCD warna megapiksel |
| Ukuran kaca panggung: | 6.7×6.7in 170x170mm | Memuat maks: | 5kg 11lb |
| Cahaya Tinggi: | Sistem Pengukuran Penglihatan,Sistem Penglihatan Optik |
||

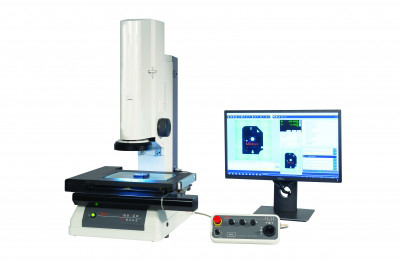

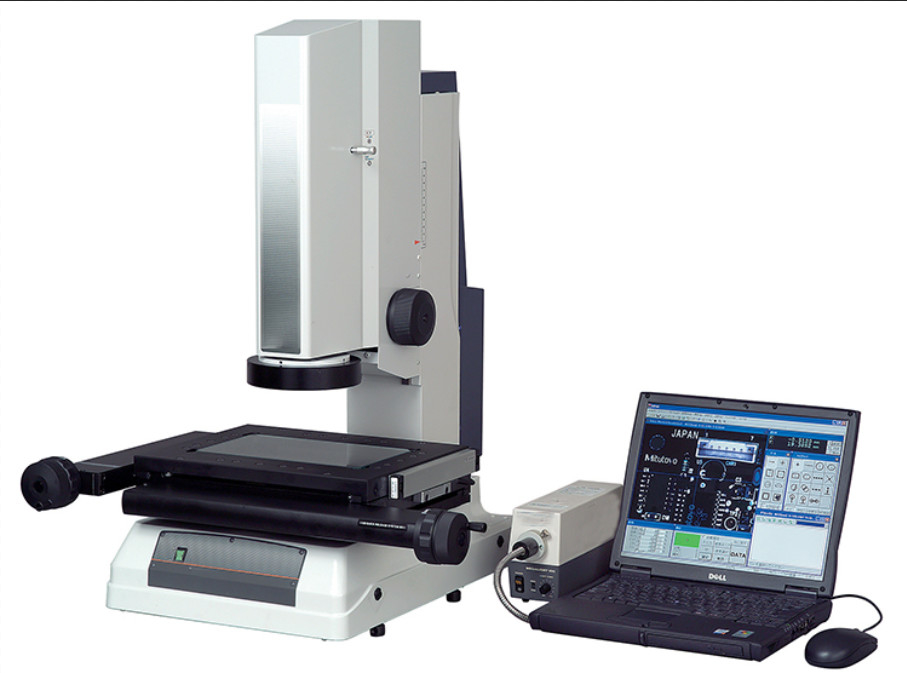

Instrumen Pengukuran Penglihatan 2D Model Pencitraan Cepat GSA-T361
presentasi produk:
Sistem pengukuran visual seri GSA menampilkan bidang pandang yang luas (32 x 24 mm), kedalaman fokus (hingga ± 11mm), tahap XY sepenuhnya elektrik, dan perangkat lunak QIPAK terbaru, yang menyediakan pengukuran otomatis bagi pengguna di seluruh rentang perjalanan tahap .Sistem optik telesentrik, dipadukan dengan fungsi penjahitan gambar QIPAK V6.1, dapat mencapai pengukuran area lebar yang sepenuhnya otomatis.Seri GSA menawarkan perbesaran optik 0,2X, akurasi pengukuran (3,5+0,2L) µm, dan opsi rentang pengukuran 200mm x 100mm, 200mm x 170mm, dan 300mm x 170mm.
Hasil pengukuran langsung ditampilkan secara real-time pada gambar video, dan penilaian toleransi sekilas terlihat jelas.Dengan akurasi pengukuran yang lebih tinggi, Quick Image memastikan kualitas dan fungsionalitas kelas satu.Kecerahan tinggi dan kamera warna megapiksel dengan pencahayaan LED internal dapat menggunakan gambar beresolusi tinggi untuk observasi dan pengukuran.
| Model | GSA-T361 | GSA-T362 | GSA-T363 |
| Jangkauan Perjalanan Sumbu X,Y | 100x100m(4inx4in) | 100x100m(4inx4in) | 200x100mm(8inx4in) |
| Jangkauan Bepergian Sumbu Z | 100 mm (4 inci) | 100 mm (4 inci) | 100 mm (4 inci) |
| Modus pengukuran | Mode resolusi tinggi dan mode Normal | Mode resolusi tinggi dan mode Normal | Mode resolusi tinggi dan mode Normal |
| Akurasi (pada monitor) | ±5µm(mode resolusi tinggi),±8µm(mode normal) Model QI-B ±2,7µm (mode resolusi tinggi)±4µm(mode normal) | ±5µm(mode resolusi tinggi),±8µm(mode normal) Model QI-B ±2,7µm (mode resolusi tinggi)±4µm(mode normal) | ±5µm(mode resolusi tinggi),±8µm(mode normal) Model QI-B ±2,7µm (mode resolusi tinggi)±4µm(mode normal) |
| Pengulangan | 1µm (mode resolusi tinggi), ±2µm (mode normal) Model QI-B: 0,7µm (mode resolusi tinggi)1µm (mode normal) | 1µm (mode resolusi tinggi), ±2µm (mode normal) Model QI-B: 0,7µm (mode resolusi tinggi)1µm (mode normal) | 1µm (mode resolusi tinggi), ±2µm (mode normal) Model QI-B: 0,7µm (mode resolusi tinggi)1µm (mode normal) |
| Akurasi pengukuran (U1XY) | ±(5+0,08L)µm L = panjang pengukuran (mm) | ±(5+0,08L)µm L = panjang pengukuran (mm) | ±(5+0,08L)µm L = panjang pengukuran (mm) |
| Kamera CCD | Kamera CCD warna megapiksel | Kamera CCD warna megapiksel | Kamera CCD warna megapiksel |
| Sistem optik | Pembesaran- 0,2X, sistem telesentrik ganda Jarak kerja-90mm Kedalaman fokus-±0,6mm (mode resolusi tinggi), ±11mm (mode normal) |
Pembesaran- 0,2X, sistem telesentrik ganda Jarak kerja-90mm Kedalaman fokus-±0,6mm (mode resolusi tinggi), ±11mm (mode normal) |
Pembesaran- 0,2X, sistem telesentrik ganda Jarak kerja-90mm Kedalaman fokus-±0,6mm (mode resolusi tinggi), ±11mm (mode normal) |
| Penerangan | Permukaan Kontur LED 4-kuadran | Permukaan Kontur LED 4-kuadran | Permukaan Kontur LED 4-kuadran |
| Ukuran kaca panggung | 6.7×6.7in 170x170mm | 6.7×6.7in 170x170mm | 9,5×5,5 inci 242x140mm |
| Memuat maks | 5kg 11lbs | 5kg 11lbs | 10kg 22lbs |
| Massa | 132lbs 60kg | 132lbs 60kg | 140lbs 64kg |
