Detail produk:
|
| Lensa Zoom: | Lensa Zoom 0,7－4,5X(Lampu koaksial opsional) | Rasio pembesaran gambar: | 30－230X |
|---|---|---|---|
| Jarak Kerja: | 82mm | Resolusi: | 0,0001mm |
| Pengulangan: | 1,5um | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Mesin Pengukur Visual Stamping,Mesin Pengukur Visual 0,7x |
||

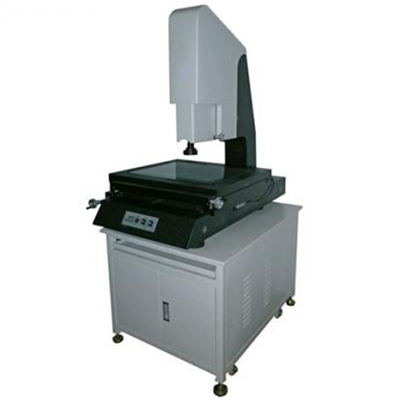

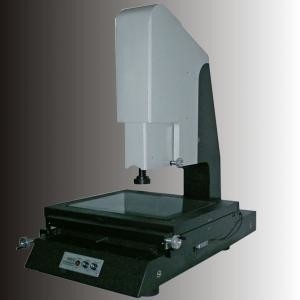

Mesin Pengukur Visual 2-D Manual Semi-Otomatis Lensa Zoom 0,7－4,5X
MESIN PENGUKURAN VISI PENGENALAN UMUM:
●Mesin pengukur penglihatan ini adalah peralatan pengukur panjang canggih yang mengintegrasikan teknologi seperti mekanika presisi, teknologi optik, teknologi elektronik, dll.
●Sistem pengukuran penglihatan ini dirancang, diproduksi & diterapkan secara luas untuk produk logam, elektronik, cetakan, PCB, benda pengepres, konektor,
mesin, meteran, jam tangan, ponsel, LCD, LED, industri ringan dan pengguna seperti universitas, perguruan tinggi, lembaga penelitian.
●Mesin penglihatan ini dengan efisiensi tinggi dalam mengukur berbagai bagian kompleks & tidak beraturan terkait ukuran kontur, bentuk permukaan alat, bagian, komponen seperti pelat sampel, bagian pengepresan, Cams, sekrup, roda gigi, pemotong profil, penyadapan, cetakan, bagian ponsel .
●Sistem visi ini terutama diterapkan untuk tujuan pengukuran gambar 2D & 3D dengan kinerja yang baik untuk mencapai temuan perbandingan dari temuan pengukuran aktual dengan target yang dirancang dan mewujudkan tujuan untuk mengukur, memeriksa, mengkalibrasi, serta melakukan rekayasa terbalik.
APLIKASI MESIN PENGUKURAN INDUSTRI VISI:
Sistem pengukuran Visi 2D ini diterapkan secara luas untuk industri dan produk seperti di bawah ini:
LCD, LED, PCB, Stempel, Elektronik, Konektor, Cetakan, Perangkat Keras, Jam Tangan, dll.
FITUR & KINERJA:
1. Basis marmer presisi tinggi dengan pilar case yang sangat kaku diperkenalkan dan menyediakan bangku kerja yang sangat stabil untuk seluruh mesin pengukur 2D Vision;
2. Sistem gerak mengadopsi rel penggeser V yang presisi dengan linearitas tinggi yang dapat mencapai akurasi pengujian tertinggi;
3. Warna Kamera CCD standar industri 600TVA di sini dilengkapi untuk menjawab kebutuhan tinggi;
4. Sumber cahaya dingin permukaan LED 3-loop 8-zona yang dapat diprogram, lampu pelek sumbu langsung (lampu Koaksial opsional);
5. Skala optik presisi tinggi dilengkapi dengan akurasi hingga 0,001mm;
6. Perangkat lunak pengukuran yang dikembangkan secara independen dapat mencapai metode pemrograman yang mudah secara manual;
PARAMETER TEKNIS MESIN PENGUKURAN VISI:
| Model | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Mengukur Perjalanan | |||||
| Perjalanan X-Axis | 200mm | 300mm | 400mm | ||
| Perjalanan Sumbu Y | 100mm | 200mm | 300mm | ||
| Z -Axis Perjalanan (opsional) | 150mm | 150mm | 150mm | ||
| Meja kerja | |||||
| Bangku paduan aluminium | 360×260mm | 570×355mm | 670×460mm | ||
| Bangku Kaca | 260×160mm | 354×254mm | 459×359mm | ||
| Bantalan beban | 30kg | 50kg | 50kg | ||
| Sistem Penglihatan & Pengukuran | |||||
| CCD | Kamera Berwarna Resolusi Tinggi dengan 600TVA | ||||
| Lensa Zoom | Lensa Zoom 0,7－4,5X(Lampu koaksial opsional) | ||||
| Rasio pembesaran gambar | 30－230X | ||||
| Jarak Kerja | 82mm | ||||
| Resolusi | 0,0001mm | ||||
| Pengulangan | 1,5um | ||||
| Akurasi Pengukuran (μm) |
Sumbu XY ≦(3+L/200)um, Sumbu Z (Pengukuran penglihatan)≦(5+L/200)um |
||||
| Keseluruhan (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Berat Kotor (kg) | 160kg | 230kg | 320kg | ||
| Sistem penerangan | 3-Loop 8-Zone Surface light & rim light yang dapat diprogram | ||||
| Input daya | 220V±10%(AC) 50HZ |
||||
Layanan Dukungan Pelanggan:
Ø Instalasi
Ø Pelatihan (Pelatihan karyawan pelanggan)
Ø Kalibrasi
Ø Pemeliharaan preventif
Ø Penggantian suku cadang
Ø Bantuan melalui telepon atau internet
Ø Diagnosis dan perbaikan di tempat/diagnosis dan perbaikan online
Kontak Person: Ms Kris
Tel: +8613049739311
