Detail produk:
|
| Akurasi berulang (mm): | 0,005 | X ,Y mengukur akurasi (μm): | 3,0+L/200 |
|---|---|---|---|
| Resolusi Skala Linear: | 0,5μm | Perjalanan sumbu Z (mm): | 150 (Dapat Disesuaikan Hingga 300mm) |
| Perangkat lunak: | Perangkat Lunak Pengukuran yang Dikembangkan Sendiri | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Mesin Pengukur Gigi FPC,Mesin Pengukur Gigi CNC,Sistem Pengukuran Visi Akurasi 0 |
||

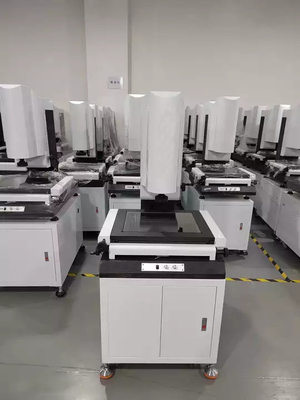

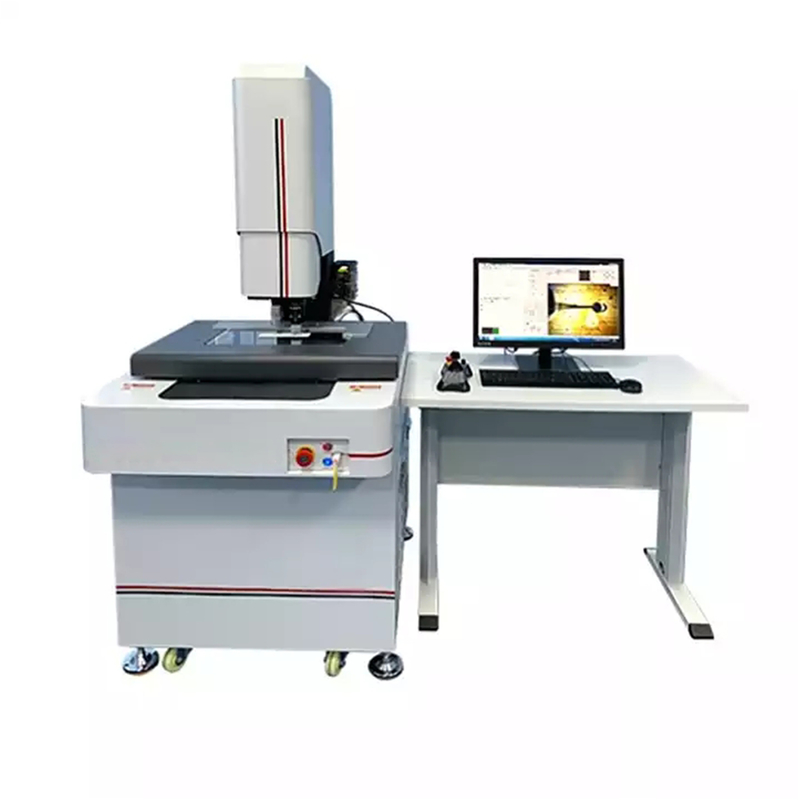

Sistem Penglihatan Multifungsi Peralatan Optik Video Mesin Pengukur Roda Gigi CNC
Perkenalan produk:
Alat pengukur gambar dapat secara akurat mengukur titik, garis, lingkaran, dan elemen lainnya, dan memiliki fungsi keluaran laporan yang kuat, yang sangat cocok untuk mengukur berbagai macam produk dalam jumlah besar.
Banyak digunakan dalam mesin, elektronik, cetakan, cetakan injeksi, perangkat keras, karet, peralatan listrik bertegangan rendah, bahan magnetik, perangkat keras presisi, stamping presisi, konektor, konektor, terminal, ponsel, peralatan rumah tangga, komputer (komputer), kristal cair televisi (LCD), percetakan papan Sirkuit (circuit board, PCB), mobil, peralatan medis, jam, instrumen, dan industri lainnya.
Objek pengukuran:
LCD, FPC, PCB, papan sirkuit, sekrup, pegas, jam tangan, jam tangan, meter, konektor (konektor, terminal), roda gigi, Cams, benang, templat radius, templat benang, kabel dan kabel, alat, bantalan, perangkat keras, bagian Stamping , layar, layar uji, layar semen, panel jaring (jaring baja, template SMT), dll.
Elemen pengukur:
Panjang, lebar, tinggi, jarak lubang, jarak, jarak Pin, ketebalan, busur, diameter, jari-jari, alur, sudut, sudut R, dll.
Badan alat ukur gambar dan fitur aplikasi:
1. Perangkat seluler menembus desain transmisi untuk mencapai pergerakan yang stabil dan cepat.
2. Kolom dan alasnya terbuat dari struktur granit presisi tinggi, yang stabil dan andal.
3. Dilengkapi dengan perangkat lunak pengukuran multifungsi SBK-E untuk memenuhi kebutuhan pengukuran yang berbeda.
4. File DXF dapat diimpor untuk deteksi cepat.
5. Data pengukuran dapat diimpor ke Word, Excel, dan AutoCAD.
6. Fungsi keluaran grafis, mudah untuk menampilkan hasil tes.
7. Panduan rol silang presisi sumbu XY untuk memastikan akurasi alat berat dan masa pakai.
8. Sumbu Z mengadopsi rel panduan linier perak untuk memastikan fokus sumbu Z yang stabil dan menyelesaikan fokus sekunder dan akurasi pengukuran gambar.
9. Lensa definisi tinggi dan CCD resolusi tinggi untuk pengukuran produk definisi tinggi.
10. Lensa posisi kartu canggih industri, mudah untuk mencapai peralihan pembesaran.
Spesifikasi:
| Model | Manual GSKA-1510 | GSKA-2010Manual | GSKA-3020Manual | GSKA-4030Manual |
| Ukuran utama | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Ukuran platform logam | 345*250mm | 345*250mm | 450 * 350mm | 650 * 350mm |
| Ukuran platform kaca | 220*150mm | 220*150mm | 340*240mm | 480 * 370mm |
| Pukulan impuls nyata | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Bobot | 130KG | 140KG | 200KG | 250KG |
| Bagian bawah mesin | granit 00tingkat | |||
| Akurasi linier | (3+L/75)µm | |||
| Pencahayaan permukaan | Cincin LED membentuk sumber cahaya dingin super terang (pencahayaan dapat disesuaikan) | |||
| Garis besar bersinar | Lampu kebulatan super terang LED (pencahayaan dapat disesuaikan) | |||
| Hitung, hitung fungsi | Perangkat lunak sistem pengukuran presisi REICA 2.5D | |||
| Kekuatan analisis | 0,001mm | |||
| Ulangi akurasi | 0,002mm | |||
| CCD | SONYchip1/3 warna CCD | |||
| lensa mata | 0,5X (dapat memilih 1X,2x) | |||
| kaca objek | 0,7X~4,5X faktor amplifikasi 20X~120X | |||
| Sumber Daya listrik | AC90~264V 50/60Hz | |||
| Memuat | 30KG | |||
Tabel yang diusulkan: Memuat capacity≥350KG;dimensi (L*W*H): 1000×600×500(mm)
Pelayanan kami:
berkomitmen untuk menawarkan produk berkualitas premium dan layanan yang memuaskan kepada pelanggan kami.Kami melihat layanan purna jual dengan kepentingan yang layak.
Jika Anda mengalami masalah, biarkan pengetahuan produk dan pengalaman kolektif kami meminimalkan ketidaknyamanan Anda.
Kami menawarkan dukungan start-up, layanan pengukuran, pemeliharaan, perbaikan, peningkatan, dan retrofit.Anda dapat mengandalkan kami.
Kami mengabdikan diri untuk memberikan dukungan dan layanan teknis yang berkelanjutan termasuk namun tidak terbatas pada hal-hal berikut:
1. Kontrol dan peningkatan proses.
2. Pelatihan dan peningkatan mesin.
3. Mesin, metrologi, penjualan dan jasa.
4. Perbaikan pemeliharaan spesialis, dan perbaikan.
5. Layanan konsultasi dan konsultasi.
6. Dukungan teknis online.
7. Pelatihan di tempat dan layanan purna jual oleh distributor kami di seluruh dunia.
Layanan dukungan kami terutama pada Proyektor Profil, Sistem Pengukuran Video (VMS), Sistem Pengukuran Koordinat (CMS), Presetter Alat, Interferometer Cahaya Putih, Instrumen Pengukuran Tinggi, Skala Linier, Pembacaan Digital, IC, Perangkat Lunak Pengukuran.
