Detail produk:
|
| Tempat asal: | Guangdong, Cina | Nomor model: | GSA-T56 |
|---|---|---|---|
| Lensa: | 0,7~4,5X | Bidang pandang: | 8.1mm ~ 1.3mm |
| Resolusi Skala Linear: | 0,5μm (0,1μm Opsional) | Jaminan: | 24 Ibu |
| Pembesaran: | 18~195 X | Jarak Kerja: | 80 mm |
| Cahaya Tinggi: | Sistem Pengukuran Video,Sistem Pengukuran Visual |
||

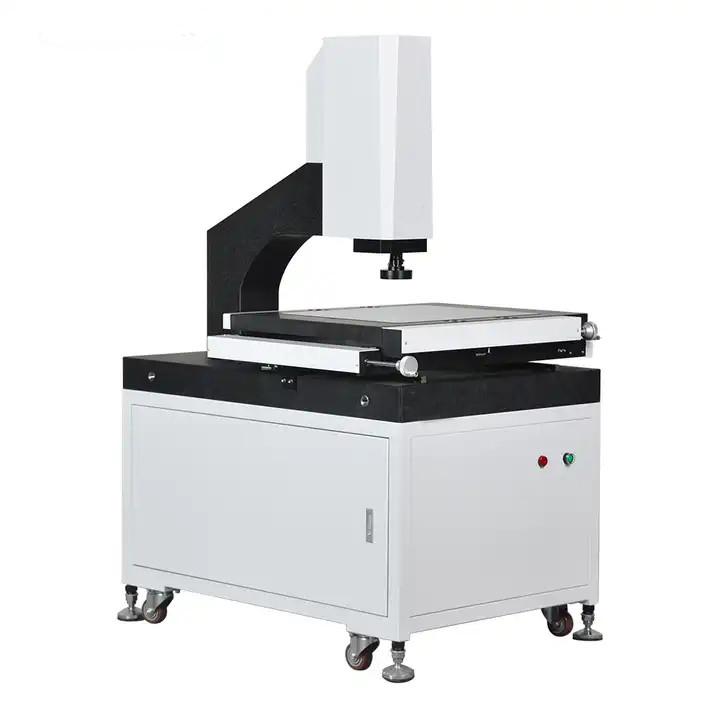

Sistem Pengukuran Visual Presisi Tinggi Untuk Mengukur Akurasi Dimensi Produk
presentasi produk:
Mesin pengukur visual adalah instrumen yang digunakan untuk pengukuran dimensi fisik yang tepat, dengan akurasi hingga mikrometer.Ini adalah instrumen pengukuran optik yang menggunakan kamera untuk mengambil gambar benda kerja, menganalisis piksel gambar, dan menghitung dimensi dua dimensi menggunakan perangkat lunak pengukuran.
Mesin pengukur visual seri GSK adalah model populer yang dirancang dan dikembangkan oleh perusahaan kami untuk aplikasi pengukuran dua dimensi yang tepat dan pengguna akhir di berbagai industri seperti cetakan, elektronik, semikonduktor, cetakan injeksi, produk 3C, medis, penerbangan, dll. Ini adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda, memastikan akurasi dimensi produk Anda dan membuatnya lebih kompetitif.
Model GSA-T56 adalah model yang paling umum digunakan untuk memproduksi suku cadang presisi di sebagian besar pabrik.Cocok untuk mengukur sampel dalam jumlah kecil.Kontrol manual 3 sumbu dengan perangkat lunak yang mudah digunakan memungkinkan operator mengelola dan menggunakan alat berat dalam waktu singkat.
ciri:
Menggunakan granit presisi tinggi dan stabil sebagai alas dan kolom, sensor linear 3-sumbu 0,0005mm beresolusi tinggi
---- Pastikan kinerja tinggi dan akurasi setiap mesin.
Mengadopsi rel panduan linier HIWIN dan rel panduan linier presisi tinggi, dikombinasikan dengan meja kerja aluminium dan perawatan permukaan anodized keras.
---- Pastikan kinerja dinamis tinggi dan penggunaan mesin dengan siklus hidup yang panjang.
Menggunakan kotak kontrol inti terintegrasi yang baru dikembangkan perusahaan untuk skala linier, kontrol cahaya, dan transmisi sinyal probe sentuh.
---- Pastikan kabel dan perawatan mudah.Sangat meningkatkan stabilitas mesin.

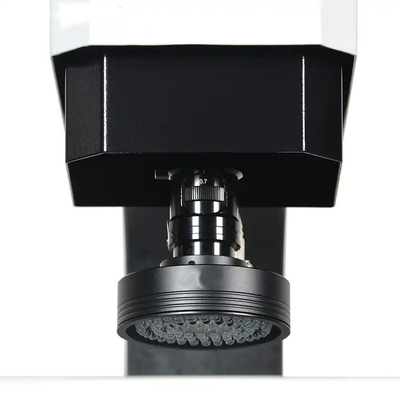

Lampu LED kontur yang dapat diprogram dengan jalur cahaya paralel untuk menghindari deformasi gambar.
---- Pastikan akurasi pengukuran.
Perangkat lunak 8-segmen mengontrol lampu melingkar LED, memberikan beberapa sudut pencahayaan dan kecerahan.
---- Cocok untuk bagian dari berbagai bentuk dan bahan.
Parameter pencahayaan dapat direkam dalam program pengukuran bagian, dan pengguna tidak perlu menyesuaikannya selama proses pengukuran.
---- Ramah dan nyaman digunakan.
| model | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| Dimensi(mm)(L×W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Rentang pengukuran (mm)(X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Akurasi Pengukuran (μm) | 2,5 + L / 100 | 3,0 + L / 100 | |||
| Pengulangan (μm) | 2.5 | 3 | |||
| Berat (kg) | 140 | 190 | 240 | 290 | |
| Gambar dan Pengukuran | Kamera | Kamera CCD resolusi tinggi kelas industri | |||
| Lensa | Lensa zoom penyok manual 0,7~4,5X dengan pengulangan tinggi | ||||
| Pembesaran | 18~195 X | ||||
| Bidang pandang | 8.1mm ~ 1.3mm | ||||
| Jarak kerja | 80 mm | ||||
| Resolusi skala linier | 0,5μm (0,1μm Opsional) | ||||
| Sistem mengemudi | Kontrol manual X / Y / Z | ||||
| Penerangan | Lampu permukaan cincin LED 8 bagian / bagian tunggal yang dapat diprogram, lampu kontur LED paralel | ||||
