Detail produk:
|
| Torsi Nilai Maks: | 100 Nm | Kelembaban kerja: | 85% RH |
|---|---|---|---|
| Torsi keluaran terukur (Nm): | 16 | Torsi: | 2.4-120Kgf.cm |
| Kecepatan (RPM): | 1.6-1620RPM | Arus Kontinu (A): | 0,01-1A |
| Cahaya Tinggi: | Motor Gigi DC Tanpa Sikat 86mm,Motor Gigi DC Tanpa Sikat 3000rpm,Motor Gigi Tanpa Sikat Nema34 |
||

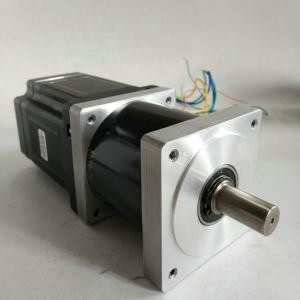

Nema 34 86mm Diameter 3000rpm Motor DC Tanpa Sikat 48v 500w
Keuntungan Motor BLDC:
Motor BLDC dengan tiga kumparan pada stator akan memiliki enam kabel listrik (dua untuk setiap kumparan) yang memanjang dari kumparan tersebut.Dalam sebagian besar implementasi, tiga dari kabel ini akan dihubungkan secara internal, dengan tiga kabel yang tersisa memanjang dari bodi motor (berbeda dengan dua kabel yang memanjang dari motor yang disikat yang dijelaskan sebelumnya).Pengkabelan dalam casing motor BLDC lebih rumit daripada sekadar menghubungkan terminal positif dan negatif sel daya;kita akan melihat lebih dekat bagaimana motor ini bekerja di sesi kedua seri ini.Di bawah ini, kami menyimpulkan dengan melihat keunggulan motor BLDC.
Satu keuntungan besar adalah efisiensi, karena motor ini dapat mengontrol secara terus menerus pada gaya rotasi (torsi) maksimum.Motor yang disikat, sebaliknya, mencapai torsi maksimum hanya pada titik-titik tertentu dalam putaran.Agar motor yang disikat dapat menghasilkan torsi yang sama dengan model tanpa sikat, perlu menggunakan magnet yang lebih besar.Inilah sebabnya mengapa motor BLDC kecil pun dapat menghasilkan tenaga yang besar.
Keuntungan besar kedua—terkait dengan yang pertama—adalah kemampuan kontrol.Motor BLDC dapat dikontrol, menggunakan mekanisme umpan balik, untuk menghasilkan torsi dan kecepatan putaran yang diinginkan secara tepat.Kontrol presisi pada gilirannya mengurangi konsumsi energi dan panas yang dihasilkan, dan—dalam kasus di mana motor bertenaga baterai—memperpanjang masa pakai baterai.
Motor BLDC juga menawarkan daya tahan tinggi dan kebisingan listrik yang rendah, berkat kurangnya sikat.Dengan motor yang disikat, sikat dan komutator menjadi aus akibat kontak yang bergerak terus menerus, dan juga menghasilkan percikan api di mana kontak terjadi.Kebisingan listrik, khususnya, adalah hasil dari percikan kuat yang cenderung terjadi di area di mana sikat melewati celah di komutator.Inilah sebabnya motor BLDC sering dianggap lebih disukai dalam aplikasi yang penting untuk menghindari kebisingan listrik.
Parameter utama yang menjadi acuan dalam pemilihan motor DC brushless adalah sebagai berikut:
Torsi maksimum: ini dapat diperoleh dengan menambahkan torsi beban, momen inersia, dan gesekan.Selain itu, faktor tambahan seperti hambatan udara celah udara mempengaruhi torsi maksimum.
Torsi modulus persegi: dapat dianggap sebagai torsi keluaran kontinu yang diperlukan untuk aplikasi praktis, ditentukan oleh banyak faktor: torsi maksimum, torsi beban, momen inersia, akselerasi, deselerasi, dan waktu berjalan, dll.
Kecepatan: ini adalah kecepatan yang dibutuhkan, yang dapat ditentukan sesuai dengan kurva trapesium kecepatan motor, biasanya margin 10% harus tersisa dalam perhitungan.
86mm motor dc tanpa sikat:
| Model FL86BLS71-48V-30220B-3 | ||||||
| Spesifikasi | Satuan | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| Jumlah Fase | Fase | 3 | ||||
| Jumlah Tiang | Polandia | 8 | ||||
| Nilai Tegangan | VDC | 48 | ||||
| Kecepatan Dinilai | Rpm | 3000 | ||||
| Torsi Dinilai | Nm | 0,35 | 0,7 | 1.05 | 1.4 | 2.1 |
| Dinilai Saat Ini | Amp | 3 | 6.3 | 9 | 11.5 | 18 |
| Nilai daya | W | 110 | 220 | 330 | 440 | 660 |
| Torsi Puncak | Nm | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Arus Puncak | Amp | 9 | 19 | 27 | 35 | 54 |
| Kembali EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Konstanta Torsi | Nm/A | 0,13 | 0,12 | 0,13 | 0,13 | 0,13 |
| Inersia Rotor | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| Panjang tubuh | mm | 71 | 84.5 | 98 | 111.5 | 138.5 |
| Bobot | Kg | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Sensor | Honeywell | |||||
| Kelas isolasi | B | |||||
| Tingkat Perlindungan | IP30 | |||||
| Suhu Penyimpanan | -25～+70℃ | |||||
| Suhu Operasional | -15～+50℃ | |||||
| Kelembaban Kerja | ≤85% RH | |||||
| Lingkungan kerja | Luar Ruangan (Tanpa Sinar Matahari Langsung), Tanpa Gas Korosif, Tanpa Gas Mudah Terbakar, Tanpa Kabut Minyak, Tanpa Debu | |||||
| Ketinggian | 1000m atau kurang | |||||
Spesifikasi Listrik Gearbox:
| Rasio pengurangan | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| Jumlah geartrain | 1 | 3 | |||||||
| Efisiensi transmisi | 91% | 82% | |||||||
| Torsi terukur | 50 Nm | 80 Nm | |||||||
| Torsi pengenal maks | 100 Nm | 160 Nm | |||||||
| Panjang L2 (mm) | 75 | 90 |
|||||||
Spesifikasi motor JK57BLS:
| Model | ||||||
| Spesifikasi | Satuan | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Jumlah Fase | Fase | 3 | ||||
| Jumlah Tiang | Polandia | 4 | ||||
| Nilai Tegangan | VDC | 36 | ||||
| Kecepatan Dinilai | Rpm | 4000 | ||||
| Torsi Dinilai | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Dinilai Saat Ini | Amp | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Nilai daya | W | 23 | 46 | 92 | 138 | 184 |
| Torsi Puncak | Nm | 0,16 | 0,33 | 0,66 | 1 | 1.32 |
| Arus Puncak | Amp | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| Kembali EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Konstanta Torsi | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Inersia Rotor | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Panjang tubuh | mm | 37 | 47 | 67 | 87 | 107 |
| Bobot | Kg | 0,33 | 0,44 | 0,75 | 1 | 1.25 |
| Sensor | Honeywell | |||||
| Kelas isolasi | B | |||||
| Tingkat Perlindungan | IP30 | |||||
| Suhu Penyimpanan | -25～+70℃ | |||||
| Suhu Operasional | -15～+50℃ | |||||
| Kelembaban Kerja | ≤85% RH | |||||
| Lingkungan kerja | Di luar ruangan (tidak ada sinar matahari langsung), tidak ada gas korosif, tidak ada gas yang mudah terbakar, tidak ada kabut minyak, tidak ada debu | |||||
| Ketinggian | 1000 meter atau kurang |
|||||
Sering mengajukan pertanyaan:
T: Apa produk utama Anda?
A: Saat ini kami memproduksi motor DC yang disikat, motor roda gigi DC yang disikat, motor roda gigi DC planet, motor DC tanpa sikat, motor stepper, motor AC, dan gearbox planet presisi tinggi.Anda dapat melihat spesifikasi motor di atas di website kami dan Anda dapat mengirim email kepada kami untuk merekomendasikan motor yang dibutuhkan sesuai dengan spesifikasi Anda.
T: Bagaimana cara memilih motor yang tepat?
A: Jika Anda memiliki gambar atau gambar motor untuk ditunjukkan kepada kami, atau jika Anda memiliki spesifikasi terperinci seperti voltase, kecepatan, torsi, ukuran motor, mode kerja motor, masa pakai yang diperlukan, dan tingkat kebisingan, jangan ragu untuk memberi tahu kami. bahwa kami dapat merekomendasikan motor yang sesuai dengan kebutuhan Anda.
T: Apakah Anda memiliki layanan khusus untuk motor standar Anda?
A: Ya, kami dapat menyesuaikan sesuai dengan kebutuhan Anda untuk voltase, kecepatan, torsi, dan ukuran/bentuk poros.Jika Anda perlu menyolder kabel/kabel tambahan ke terminal atau perlu menambahkan konektor, kapasitor, atau EMC, kami juga dapat memproduksi.
T: Apakah Anda memiliki layanan desain motor terpisah?
A: Ya, kami ingin mendesain motor secara terpisah untuk pelanggan, tetapi mungkin ada beberapa biaya pengembangan die dan biaya desain.
T: Apa waktu pengiriman Anda?
A: Secara umum, dibutuhkan 15-30 hari untuk produk standar reguler kami dan lebih lama untuk produk kustom kami.Tapi kami sangat fleksibel tentang waktu pengiriman, yang akan tergantung pada pesanan tertentu.
