Detail produk:
|
| Resistansi isolasi: | 100MΩ Min.,500VDC | Kekuatan Dielektrik: | 500VDC selama satu menit |
|---|---|---|---|
| Torsi keluaran terukur (Nm): | 16 | Torsi: | 2.4-120Kgf.cm |
| Kecepatan (RPM): | 1.6-1620RPM | Arus Kontinu (A): | 0,01-1A |
| Cahaya Tinggi: | Motor Gigi DC Tanpa Sikat 24V,Motor Gigi DC Tanpa Sikat 0,11N |
||

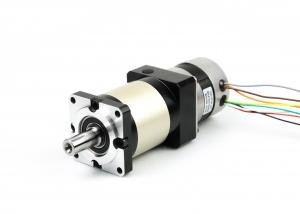

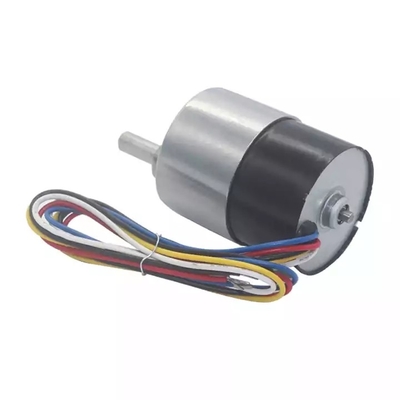

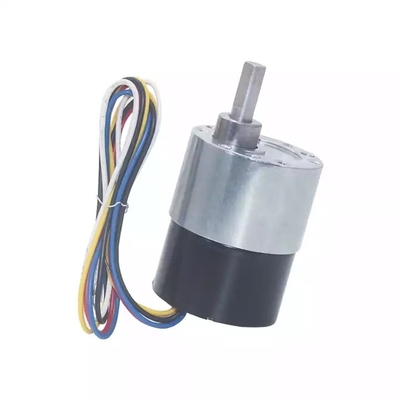

M 2500rpm 3 Phase Brushless DC Gear Motor Gearbox 24V 0.11N OEM
Kontrol penanggulangan kebocoran oli peredam:
1. Tingkatkan tutup bernapas dan periksa pelat penutup lubang: tekanan internal peredam lebih besar dari tekanan atmosfer eksternal adalah salah satu alasan utama kebocoran oli.Jika kita berusaha menyeimbangkan tekanan internal dan eksternal, kebocoran oli dapat dicegah.Meskipun peredam memiliki penutup yang dapat bernapas, ventilasi udaranya terlalu kecil, yang mudah tersumbat oleh batu bara dan minyak yang dihaluskan.Selain itu, setiap kali mengisi bahan bakar, pelat penutup lubang pemeriksaan harus dibuka, yang akan memperbesar kemungkinan kebocoran oli setelah dibuka, sehingga tempat yang semula tidak bocor juga akan bocor.Untuk alasan ini, dibuatlah tutup bernapas jenis cangkir minyak, dan penutup tipis asli dari lubang inspeksi diubah menjadi setebal 6 mm, dan tutup bernapas jenis cangkir minyak dilas ke pelat penutup.Diameter ventilasi udara adalah 6 mm, yang nyaman untuk ventilasi dan menghasilkan tekanan yang seragam.Selain itu, saat mengisi bahan bakar, oli diisi ulang dari oil cup, tanpa membuka penutup lubang inspeksi, yang mengurangi kemungkinan kebocoran oli.
2. Aliran bebas: Agar kelebihan oli pelumas yang dilemparkan ke bantalan oleh roda gigi tidak menumpuk di segel poros, oli pelumas berlebih harus mengalir kembali ke kolam oli dengan arah tertentu, yaitu untuk mencapai aliran bebas.Metode spesifiknya adalah membuka alur pengembalian oli yang dimiringkan ke mesin di tengah dudukan bantalan, dan juga membuka celah di mulut lurus penutup ujung.Celah berlawanan dengan alur balik oli, sehingga oli pelumas berlebih mengalir kembali ke kolam oli melalui celah dan alur balik oli.
Anda Dapat Memilih Jenis Motor Di Bawah Ini Untuk Merakit Gearbox Planetary JK:
| Seri Motor | Ukuran Motor | Tenaga motor | Kecepatan Nilai Motor |
| motor dc tanpa sikat | Nema17 | 26w | 4000rpm |
| 52,5w | |||
| 77,5w | |||
| 105w | |||
| Nema23 | 23w | 4000rpm | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| Nema24 | 94w | 3000rpm | |
| 188w | |||
| 283w | |||
| 377w | |||
| Di atas hanya untuk produk perwakilan, produk permintaan khusus dapat dibuat sesuai dengan permintaan pelanggan. | |||
Situasi Umum PLANETARY-GEARBOX:
| SERI | PANGGUNG | PERBANDINGAN | REAKSI | EFISIENSI | KEBISINGAN | BEBAN NILAI | BEBAN MAKS |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 menit busur | 96% | ≤40db | 12 Nm | 18 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 menit busur | 92% | ≤40db | 20 Nm | 30 Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 menit busur | 96% | ≤45db | 20 Nm | 30 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 menit busur | 92% | ≤45db | 40 Nm | 60 Nm |
Spesifikasi Umum motor bldc:
| Barang | Spesifikasi |
| Jenis berliku | Bintang |
| Sudut efek aula | Sudut listrik 120 derajat |
| Poros habis | 0,025mm |
| Bermain radial | 0,02mm＠450g |
| Akhiri permainan | 0,08mm＠450g |
| Gaya maks.radial | 75N ＠ 20mm membentuk flensa |
| Gaya aksial maks | 15N |
| Kelas isolasi | Kelas B |
| Kekuatan dielektrik | 500VDC selama satu menit |
| Resistansi isolasi | 100MΩ Min.,500VDC |
Spesifikasi motor JK57BLS:
| Model | ||||||
| Spesifikasi | Satuan | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Jumlah Fase | Fase | 3 | ||||
| Jumlah Tiang | Polandia | 4 | ||||
| Nilai Tegangan | VDC | 36 | ||||
| Kecepatan Dinilai | Rpm | 4000 | ||||
| Torsi Dinilai | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Dinilai Saat Ini | Amp | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Nilai daya | W | 23 | 46 | 92 | 138 | 184 |
| Torsi Puncak | Nm | 0,16 | 0,33 | 0,66 | 1 | 1.32 |
| Arus Puncak | Amp | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| Kembali EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Konstanta Torsi | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Inersia Rotor | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Panjang tubuh | mm | 37 | 47 | 67 | 87 | 107 |
| Bobot | Kg | 0,33 | 0,44 | 0,75 | 1 | 1.25 |
| Sensor | Honeywell | |||||
| Kelas isolasi | B | |||||
| Tingkat Perlindungan | IP30 | |||||
| Suhu Penyimpanan | -25～+70℃ | |||||
| Suhu Operasional | -15～+50℃ | |||||
| Kelembaban Kerja | ≤85% RH | |||||
| Lingkungan kerja | Di luar ruangan (tidak ada sinar matahari langsung), tidak ada gas korosif, tidak ada gas yang mudah terbakar, tidak ada kabut minyak, tidak ada debu | |||||
| Ketinggian | 1000 meter atau kurang |
|||||
Sering mengajukan pertanyaan:
T: Apa produk utama Anda?
A: Saat ini kami memproduksi motor DC yang disikat, motor roda gigi DC yang disikat, motor roda gigi DC planet, motor DC tanpa sikat, motor stepper, motor AC, dan gearbox planet presisi tinggi.Anda dapat melihat spesifikasi motor di atas di website kami dan Anda dapat mengirim email kepada kami untuk merekomendasikan motor yang dibutuhkan sesuai dengan spesifikasi Anda.
T: Bagaimana cara memilih motor yang tepat?
A: Jika Anda memiliki gambar atau gambar motor untuk ditunjukkan kepada kami, atau jika Anda memiliki spesifikasi terperinci seperti voltase, kecepatan, torsi, ukuran motor, mode kerja motor, masa pakai yang diperlukan, dan tingkat kebisingan, jangan ragu untuk memberi tahu kami. bahwa kami dapat merekomendasikan motor yang sesuai dengan kebutuhan Anda.
T: Apakah Anda memiliki layanan khusus untuk motor standar Anda?
A: Ya, kami dapat menyesuaikan sesuai dengan kebutuhan Anda untuk voltase, kecepatan, torsi, dan ukuran/bentuk poros.Jika Anda perlu menyolder kabel/kabel tambahan ke terminal atau perlu menambahkan konektor, kapasitor, atau EMC, kami juga dapat memproduksi.
T: Apakah Anda memiliki layanan desain motor terpisah?
A: Ya, kami ingin mendesain motor secara terpisah untuk pelanggan, tetapi mungkin ada beberapa biaya pengembangan die dan biaya desain.
T: Apa waktu pengiriman Anda?
A: Secara umum, dibutuhkan 15-30 hari untuk produk standar reguler kami dan lebih lama untuk produk kustom kami.Tapi kami sangat fleksibel tentang waktu pengiriman, yang akan tergantung pada pesanan tertentu.
