Detail produk:
|
| Voltase: | 24V, 48V, 72V | Spesifikasi: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| diameter gearbox: | 42mm | Torsi: | 2.4-120Kgf.cm |
| Kecepatan (RPM): | 1.6-1620RPM | Arus Kontinu (A): | 0,01-1A |
| Cahaya Tinggi: | Motor Roda Gigi Tanpa Sikat 110V,Motor Roda Gigi Tanpa Sikat Nema 23,Motor Roda Gigi Tanpa Sikat 240V |
||

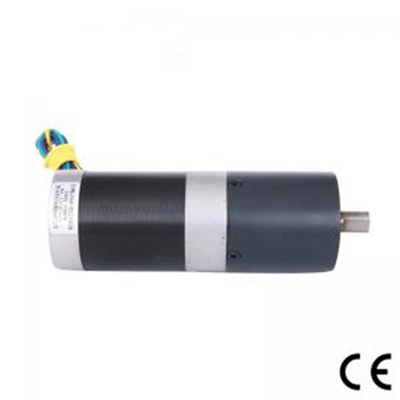

Kebisingan Rendah Nema 23 Motor Geared Tanpa Sikat 24 V 48V 110V 240V Dapat Disesuaikan
Tim insinyur kami memiliki pengalaman puluhan tahun dalam merancang dan membuat roda gigi Stepper, Brushless, dan Worm.Ini memastikan desain motor roda gigi yang optimal untuk banyak aplikasi motor roda gigi.
motor Gearbox Brushless Motor dianggap sebagai motor performa tinggi yang mampu memberikan torsi dalam jumlah besar pada rentang kecepatan yang luas (500 – 15.000 RPM).Sesuai permintaan pelanggan, motor ini dapat diputar agar sesuai dengan persyaratan voltase, arus, dan kecepatan tertentu.Pilihan lainnya termasuk pemasangan kabel, konektor, dan berbagai konfigurasi poros. Hal ini menciptakan motor roda gigi yang ringkas, yang menjadi pilihan tepat untuk aplikasi yang memerlukan torsi tinggi dan ruang.
Spesifikasi Listrik:
| Model | ||
| Bagian Motor | 57BL05A-052AG26 | |
| Perlawanan | OHMS | 0,35 |
| Tegangan Nominal | VDC | 24 |
| Kecepatan Tanpa Beban | Rpm | 4500±10% |
| Arus Tanpa Beban | Apm | 1 |
| Kecepatan Dinilai | Rpm | 3000± 200 |
| Torsi Dinilai | Nm | 0,33 |
| Konstanta Torsi | Nm/A | 0,062 |
| Kembali EMF konstan | V/kRPM | 6.5 |
| SPESIFIKASI MOTOR DENGAN GEAR PLANETARY | ||
| Torsi Dinilai | Nm | 6.1 |
| Kecepatan Dinilai | Rpm | 115±10% |
| Perbandingan | 26:1 | |
Diagram pengkabelan:
| FUNGSI | WARNA | |
| +5V | MERAH |
UL1007 26AWG |
| Aula A | KUNING | |
| HALL B | HIJAU | |
| HALL C | BIRU | |
| GND | HITAM | |
| FASE A | KUNING |
UL1015 20AWG |
| FASE B | HIJAU | |
| FASE C | BIRU |
Dimensi Mekanis
Gearbox Planetary 56mm
| Bahan perumahan | Bantalan pada output | Beban radial (10mm dari flensa)N | Beban aksial poros (N) | Kekuatan pers pas poros maks (N) | Putar poros radial (mm) | Permainan dorong poros (mm) | Serangan balik tanpa beban (°) |
| Metalurgi Serbuk | Bantalan bola | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Jumlah Kereta Gearbox | 1 | 2 |
| Rasio Pengurangan |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| Panjang (mm) |
41.3 |
59.6 |
| Berat (g) |
491.0 |
700,0 |
Dimensi Mekanis
Sering mengajukan pertanyaan:
T: Apa produk utama Anda?

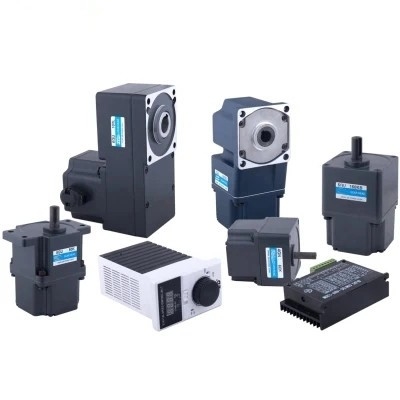

A: Saat ini kami memproduksi motor DC yang disikat, motor roda gigi DC yang disikat, motor roda gigi DC planet, motor DC tanpa sikat, motor stepper, motor AC, dan gearbox planet presisi tinggi.Anda dapat melihat spesifikasi motor di atas di website kami dan Anda dapat mengirim email kepada kami untuk merekomendasikan motor yang dibutuhkan sesuai dengan spesifikasi Anda.
T: Bagaimana cara memilih motor yang tepat?
A: Jika Anda memiliki gambar atau gambar motor untuk ditunjukkan kepada kami, atau jika Anda memiliki spesifikasi terperinci seperti voltase, kecepatan, torsi, ukuran motor, mode kerja motor, masa pakai yang diperlukan, dan tingkat kebisingan, jangan ragu untuk memberi tahu kami. bahwa kami dapat merekomendasikan motor yang sesuai dengan kebutuhan Anda.
T: Apakah Anda memiliki layanan khusus untuk motor standar Anda?
A: Ya, kami dapat menyesuaikan sesuai dengan kebutuhan Anda untuk voltase, kecepatan, torsi, dan ukuran/bentuk poros.Jika Anda perlu menyolder kabel/kabel tambahan ke terminal atau perlu menambahkan konektor, kapasitor, atau EMC, kami juga dapat memproduksi.
T: Apakah Anda memiliki layanan desain motor terpisah?
A: Ya, kami ingin mendesain motor secara terpisah untuk pelanggan, tetapi mungkin ada beberapa biaya pengembangan die dan biaya desain.
T: Apa waktu pengiriman Anda?
A: Secara umum, dibutuhkan 15-30 hari untuk produk standar reguler kami dan lebih lama untuk produk kustom kami.Tapi kami sangat fleksibel tentang waktu pengiriman, yang akan tergantung pada pesanan tertentu.
