Detail produk:
|
| Tegangan Impuls: | AC 1kv/1.2-50us (Puncak) Lmin | Nilai Uji Saat Ini: | ≥10000A |
|---|---|---|---|
| Rentang akuisisi tegangan: | 0-1000v | Resolusi Tegangan: | 0,01V |
| Durasi Operasi Maksimum Saat Ini: | ≥10ms5.5. | Akurasi Akuisisi Suhu: | ≤±1,5ºC |
| Nama merek: | GSKA | Sertifikasi: | CE SGS ROHS UL CE |
| Cahaya Tinggi: | Kamar Kelembaban Lingkungan,Kamar Uji Kelembaban |
||

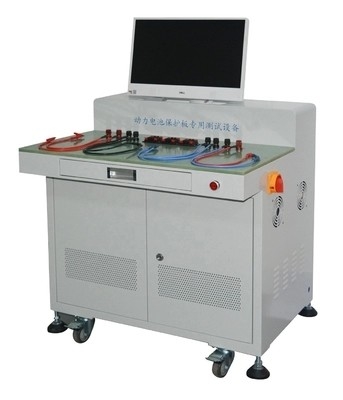

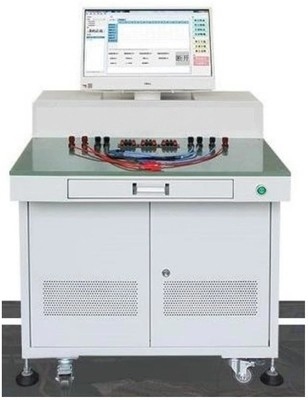

AC 1KV Impulse Voltage Tester Sirkuit Pendek Untuk Baterai Lithium
Penggunaan produk:
Peralatan hubung singkat paket baterai terutama digunakan untuk uji verifikasi keselamatan sel baterai daya, monomer, modul, paket baterai tingkat PACK dan bagian struktural dari proyek energi baru.Simulasikan situasi hubung singkat sel baterai, sel, modul, dan paket baterai tingkat PACK selama penggunaan, pengangkutan, dan penyimpanan untuk mengevaluasi kinerja keselamatan baterai.Presentasikan penggunaan sebenarnya dari paket atau sistem baterai di laboratorium, temukan dan selesaikan masalah, optimalkan desain produk, dan tingkatkan kualitas produk
Panduan produk:
1. Penerapan peralatan hubung singkat paket baterai: Hal ini terutama digunakan untuk uji verifikasi keselamatan sel baterai daya, monomer, modul, PACK dan paket baterai lainnya serta bagian struktural dari proyek energi baru.Simulasikan situasi hubung singkat sel baterai, monomer, modul, dan paket baterai PACK selama penggunaan, pengangkutan, dan penyimpanan untuk mengevaluasi kinerja keselamatan baterai.Presentasikan penggunaan sebenarnya dari paket atau sistem baterai di laboratorium, temukan dan selesaikan masalah, optimalkan desain produk, dan tingkatkan kualitas produk.
2. Peralatan hubung singkat paket baterai terdiri dari kotak kontrol hubung singkat, perangkat pemadam busur vakum, kabel terminal hubung singkat, sistem akuisisi data, dan komputer untuk analisis data.
Ikhtisar desain peralatan hubung singkat paket baterai:
Peralatan hubung singkat dirancang berdasarkan persyaratan berbagai standar uji hubung singkat baterai, yaitu memenuhi CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc / T 743 dan Proyek Utama Kendaraan Hemat Energi dan Energi Baru "863i Plan" - 2008 EV Lithium-ion Power Battery Performance Test Spesifikasi dan standar lainnya;perangkat hubung singkat harus memenuhi rentang resistansi internal sesuai dengan standar <5m atau >5m2&<10m atau >10m2&<20m atau >40m&<50m atau >80m&100m2 untuk mendapatkan arus hubung singkat maksimum dari pengujian;desain sirkuit perangkat hubung singkat juga dapat menahan dampak arus besar 16000A, jadi kami memilih hisap mekanis kelas industri
memenuhi standar:
1. CB31467.3 "Paket dan sistem baterai daya lithium-ion untuk kendaraan listrik No. 3: Persyaratan keselamatan dan metode pengujian"
2.CB/T 31485-2015 "Persyaratan Keselamatan dan Cara Pengujian Baterai Tenaga Listrik untuk Kendaraan Listrik"
QC/ T 743-2006 "Baterai lithium-ion untuk kendaraan listrik"
CB/T 18332-2015 "Baterai Udara Seng untuk Kendaraan Listrik"
5. Ji 2580-2013 "Standar Keselamatan Baterai Kendaraan Listrik"
6. SAND99-0497 "Standar Uji Baterai Daya Otomotif Amerika"
7. SAE J2464 "Pengisian Kendaraan Listrik Listrik dan Hibrida serta Uji Keamanan dan Penyalahgunaan Penyimpanan Energi"
8. SAE J2929-2013 "Standar Keselamatan untuk Sistem Baterai Propulsi Kendaraan Listrik dan Hibrid."Baterai isi ulang berbasis lithium" dan
standar pengujian lainnya
| parameter teknis | |
| Tegangan impuls | AC 1kv/1.2-50us (puncak) lmin |
| Karakteristik aksi | Tegangan pull-in keadaan dingin 66% Us |
| Ember voltase pelepas dingin 30%Us,*5%Us | |
| Waktu tindakan | Tarik waktu/waktu rilis: 20ms |
| Durasi operasi maksimum saat ini | ≥10ms5.5. |
| Rentang akuisisi tegangan | 0-1000v |
| Resolusi tegangan | 0,01v |
| Akurasi pengukuran tegangan | ±0,5% (skala penuh) |
| Saluran pengatur tegangan | Standar 1 saluran, diisolasi antar saluran, dapat mendukung ekspansi |
| Nilai tes saat ini | ≥10000A |
| Arus operasi maksimum | ≥15000A |
| Arus pulsa maksimum | ≥16000A |
| Rentang akuisisi saat ini | 0-15000A |
| Akurasi pengukuran arus | 1000A-15000A, akurasi ± 0,5% |
| Resolusi saat ini | 0,1A |
| Saluran akuisisi saat ini | Standar 1 saluran, diisolasi antar saluran, dapat mendukung ekspansi |
| Kisaran akuisisi suhu | -200-1350ºC |
| Akurasi akuisisi suhu | ≤±1,5ºC |
| saluran perolehan suhu | Standar 12 saluran, diisolasi antar saluran, dapat mendukung ekspansi |
| Frekuensi pengumpulan data | 7.19.1.10mslhr, 19 jenis dapat diatur (jika saluran uji lebih dari 15 saluran pada saat yang sama, frekuensi akuisisi dapat diatur sebagai 20 md-1 jam) |
| 7.19.2.Karena tingginya frekuensi pengumpulan data, data membaca dan direkam oleh perangkat secara real time dapat konsisten dengan data aktual |
|
| Akurasi perekaman runtime | ≤±0,1% (skala penuh) |
| Uji Data | Data voltase/arus/suhu ditampilkan dan direkam pada kontrol perangkat lunak secara real time, dan kurva tegangan/arus/suhu/waktu otomatis ditarik |
| cara untuk mengontrol | Menggunakan remote control layar sentuh + remote control + komputer (untuk data analisis dan pemantauan video) |
| arus pendek | Tarik mekanis (tarik pneumatik kontaktor, pemutusan paksa sinkron perangkat saat terputus) + perangkat pemadam busur vakum |
| Kondisi pemutus arus pendek | Hubung singkat dapat dihentikan dengan mengatur voltase dan parameter waktu |
| Resistansi sirkuit perangkat | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, sesuai arus uji terukur masing-masing memenuhi 10000A, 10000A, 5000A, 5000A, 3000A. Ini termasuk komponen listrik di dalam dan di luar perangkat + internal resistansi kabel + resistansi internal perlengkapan. |
| Kabel terminal hubung singkat | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, masing-masing 1 pasang, Panjang garis salah tidak kurang dari 6 meter, dan totalnya ada 5 pasang. Luas penampang kabel tembaga lunak di ujung keluaran perangkat tidak kurang dari 2000mm² |
| Mode switching resistansi internal hubung singkat | Pergantian manual, salah satu ujung kabel terminal hubung singkat adalah hidung tembus, yang bisa diperbaiki dengan baut dengan lubang sekrup kontaktor, dan lainnya ujungnya adalah penjepit baterai dengan terminal tembaga, yang bisa langsung dijepit kutub positif dan negatif baterai untuk menggantinya dapat diganti dengan cukup melepas baut pengencang |
| Waktu respons tes hubung singkat (Hubungan pendek mulai menutup sepenuhnya tertutup) |
≤10ms |
| Kehidupan mekanis | 300.000 kali |
| Kehidupan listrik | 50.000 kali |
| Jarak kendali jarak jauh | Tidak ada penghalang padat 10m |
| waktu hubung singkat | 0-9999H59M59S dapat diatur |
