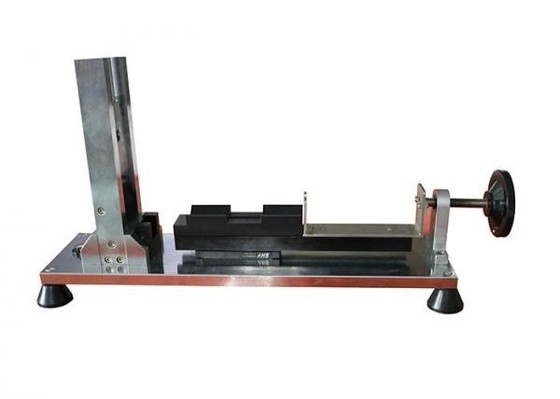

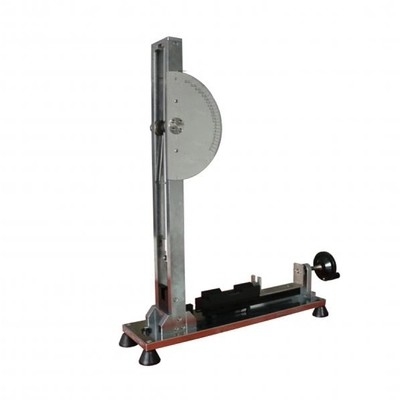

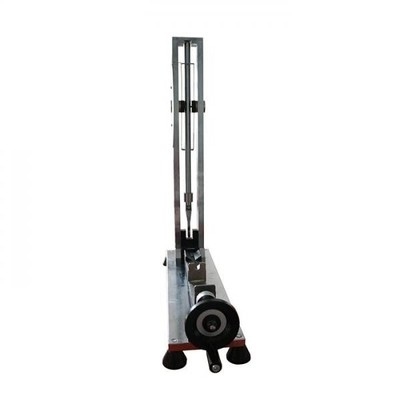

Mesin Uji Dampak Hammer Laboratorium Perangkat Kalibrasi OEM

Laboratorium Mesin Uji Dampak Palu Pegas Perangkat Kalibrasi OEM

Informasi produk:

Perangkat kalibrasi untuk palu pegas dirancang dan diproduksi sesuai dengan persyaratan standar IEC60068-2-75 dan GB2423.55, digunakan untuk kalibrasi penguji palu pegas antara 0 dan 2 J.

Karena sulit untuk mengukur secara langsung energi yang ditawarkan oleh palu pegas yang telah dikalibrasi, prinsip kalibrasi alat ini adalah dengan membandingkan energi yang dihitung dengan massa pendulum dan tinggi jatuh.

Kemampuan resolusi tertinggi perangkat ini adalah 0,01J.Mekanisme pelepasan ditingkatkan dalam desain, dapat mengurangi getaran secara maksimal pada pengujian ketika pegas palu disewakan, batang pendulum dan bantalan ruang angkasa terbuat dari baja impor berkualitas baik, sehingga untuk meningkatkan presisi dan stabilitas perangkat .

Parameter teknik:

Pemberitahuan dan pemeliharaan:

1. Batang pendulum tidak dapat berayun sebelum penguji palu pegas dipicu.

2. Berhenti mengayunkan roda pelepas setelah penguji palu pegas dipicu

3. Lingkungan operasi: 25 ± 5 ℃, suhu 60-80%, mencegah getaran. Prosedur kalibrasi palu musim semi:

Prinsip kalibrasi:

Prinsip prosedur kalibrasi ini adalah membandingkan energi yang diberikan oleh palu pegas, yang sulit diukur secara langsung, dengan energi bandul, yang dihitung dari massa dan ketinggian jatuhnya.

Konstruksi perangkat kalibrasi:

Perangkat kalibrasi yang dirakit ditunjukkan pada gambar B.1.Selain rangka, bagian utamanya adalah bantalan "a", penunjuk seret "b", pendulum "c", basis pelepas "d" dan perangkat pelepas "e".

Bagian utama alat kalibrasi adalah pendulum “c” yang ditunjukkan pada gambar B.2.Di ujung bawah pendulum ini terpasang sebuah pegas baja dengan rincian yang ditunjukkan pada Gambar B.3.Pegas terbuat dari baja pegas, tidak memerlukan perlakuan khusus, dan dipasang dengan kaku pada pendulum “c”.
Gambar B.4 menunjukkan beberapa bagian dalam skala besar

Perlu dicatat bahwa pegas ini dirancang untuk mengkalibrasi palu pegas yang memiliki karakteristik seperti yang didefinisikan pada tabel 1 untuk nilai energi sama dengan atau kurang dari 1 J. Untuk mengkalibrasi palu pegas yang memiliki karakteristik seperti yang didefinisikan untuk 2 J, pegas pendulum dari perangkat kalibrasi harus dari desain yang berbeda.

Untuk mendapatkan karakteristik gesekan penunjuk yang sesuai, sepotong kain tenun tebal ditempatkan di antara permukaan logam bantalan, kabel piano ditekuk sedemikian rupa sehingga gaya kecil diberikan pada kain.
Karena perangkat pelepas dilepas selama kalibrasi perangkat kalibrasi, perangkat pelepas dipasang ke dasar pelepas dengan menggunakan sekrup.

Metode kalibrasi perangkat kalibrasi:

Kalibrasi alat kalibrasi dilakukan dengan menggunakan elemen pemukul kalibrasi “g” yang diambil dari palu pegas, seperti yang ditunjukkan pada gambar B.5.Sebelum kalibrasi, perangkat pelepas dilepas dari perangkat kalibrasi.

Elemen pemukul kalibrasi ditangguhkan oleh empat benang linen "h" dari titik suspensi yang terletak pada bidang horizontal, 2000 mm di atas titik kontak antara pendulum dan elemen pemukul kalibrasi ketika yang terakhir dalam posisi istirahatnya.Elemen pemukul kalibrasi diperbolehkan berayun terhadap pendulum dan titik kontak dalam kondisi dinamis, titik "k", harus tidak lebih dari 1 mm di bawah titik kontak pada posisi diam.Titik suspensi kemudian dinaikkan dengan jarak yang sama dengan perbedaan antara kedua titik kontak.

Ketika sistem suspensi disetel, sumbu elemen pemukul kalibrasi "g" harus tegak lurus terhadap permukaan tumbukan pendulum "c" dan elemen pemukul kalibrasi harus horizontal pada saat tumbukan.

Ketika elemen pemukul kalibrasi dalam posisi istirahat, perangkat kalibrasi ditempatkan sehingga titik "k" diposisikan tepat di kepala elemen pemukul kalibrasi.

Untuk mendapatkan hasil yang andal, perangkat kalibrasi dipasang secara kaku ke penyangga masif, misalnya ke bagian struktural bangunan.

Ketinggian jatuh diukur pada pusat gravitasi elemen pemukul kalibrasi dan pengukuran dapat difasilitasi dengan menggunakan perangkat tingkat cair yang terdiri dari dua tabung kaca "j" yang saling berhubungan melalui selang fleksibel.Salah satu tabung kaca dipasang dan dilengkapi dengan skala "I".

Elemen pemukul kalibrasi dapat ditahan pada posisi atasnya dengan menggunakan benang tipis "m" yang, ketika putus, menyebabkan pelepasan elemen pemukul kalibrasi.

Untuk penskalaan perangkat kalibrasi, sebuah lingkaran digambar pada pelat skala, pusat lingkaran ini bertepatan dengan bantalan pendulum dan jari-jarinya sedemikian rupa sehingga lingkaran meluas ke penunjuk seret.Pada lingkaran ini, titik nol 0 J yang ditunjukkan pada gambar B.6 ditandai pada titik yang ditunjukkan oleh penunjuk seret ketika yang terakhir dikontakkan dengan pendulum pada posisi diam.

Kalibrasi dilakukan dengan energi tumbukan sebesar 1 J, yang dicapai dengan ketinggian jatuh 408 mm ± 1 mm, dengan elemen pukul kalibrasi 250 g.

Titik pada pelat skala yang sesuai dengan 1 J diperoleh dengan membiarkan elemen pemukul kalibrasi yang ditangguhkan berayun melawan titik "k" pada pegas pendulum.Setelah memukul pendulum, elemen pemukul kalibrasi tidak boleh bergerak.Operasi diulang setidaknya 10 kali dan titik 1 J adalah rata-rata dari indikasi penunjuk seret.

Pint skala lainnya kemudian ditentukan sebagai berikut:
a) Garis lurus ditarik melalui pusat lingkaran dan titik 0 J;
b) Proyeksi ortogonal dari titik 1 J pada garis ini ditunjukkan dengan P;
c) Jarak antara titik 0 J dan P dibagi menjadi 10 bagian yang sama;
d) Melalui setiap titik pemisah, dibuat garis tegak lurus dengan garis 0 JP;
e) Persimpangan antara garis-garis ini dan lingkaran sesuai dengan nilai energi tumbukan sama dengan 0,1 J;0,2J;hingga 0,9 J.
Prinsip yang sama dapat digunakan untuk memperluas skala melampaui titik 1 J.Pembagian pelat timbangan “f” ditunjukkan pada gambar B.6.

Penggunaan perangkat kalibrasi:

Palu pegas yang akan dikalibrasi diletakkan di dasar pelepas dan kemudian dioperasikan tiga kali melalui alat pelepas;itu tidak akan dirilis secara manual.

Untuk setiap operasi, elemen pemukul palu pegas yang akan dikalibrasi diputar pada posisi yang berbeda.Nilai rata-rata dari tiga pembacaan pada perangkat kalibrasi dianggap sebagai nilai sebenarnya dari energi tumbukan spesimen.
