Detail produk:
|
| frekuensi: | 5-3000 Hz | kekuatan sinus: | 50000N |
|---|---|---|---|
| kekuatan kejut: | 100000N | Metode pendinginan: | pendingin udara |
| Sumber Daya listrik: | 3 Fase AC 380V ±10% AC 50Hz | Beban Maks: | 800KG |
| max. maks. acceleration percepatan: | 980 m/s2 | Meja geser: | Dapat Disesuaikan |
| Menyoroti: | Alat Uji Getaran,Sistem Uji Getaran |
||

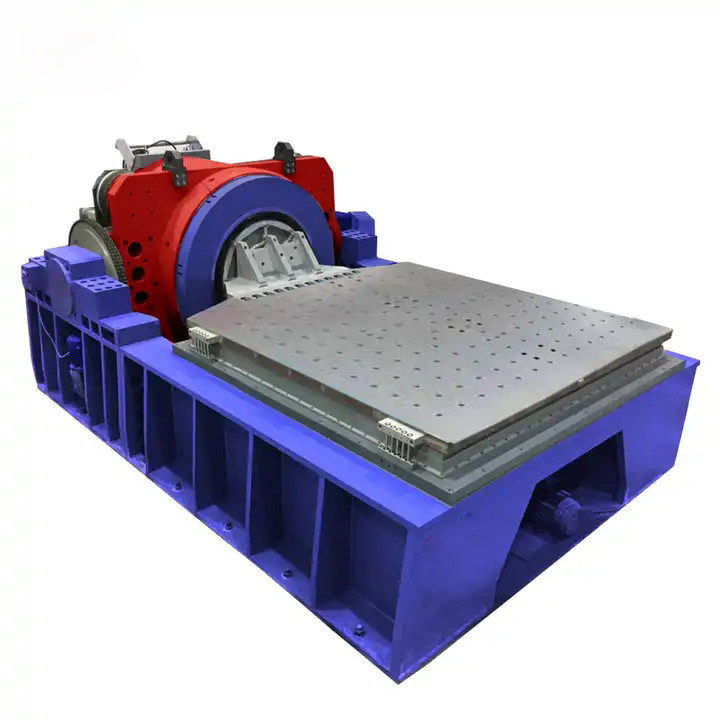

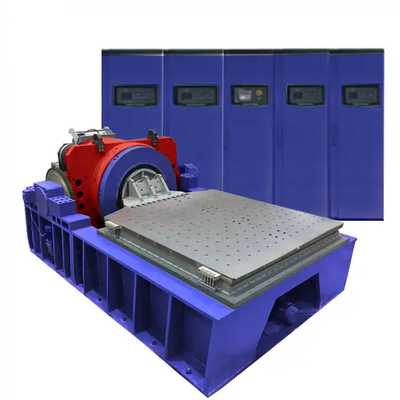

Mesin Uji Getaran Frekuensi Tinggi Berpendingin Udara Elektromagnetik
Performa Sistem :
Frekuensi resonansi orde pertama tinggi dan frekuensi penggunaannya luas Desain struktur kerangka dinamis yang dioptimalkan, terutama struktur lemah dari gusset kerangka struktur bergerak dari struktur tradisional, dirancang untuk meningkatkan kekakuan transmisi;cincin belitan tetap komposit dan belitan dihubungkan dengan lem dan sekrup.Lingkaran kawat meningkatkan struktur baru lubang dan meningkatkan kekakuan belitan.Secara signifikan meningkatkan frekuensi getaran umum orde pertama dari koil bergerak, melebihi produk sejenis internasional.
Keandalan belitan dinamis tinggi Struktur baru dan teknologi baru dari cincin penguatan belitan dinamis asli secara signifikan meningkatkan keandalan ketahanan getaran dari belitan koil bergerak dalam dorongan tinggi, getaran akselerasi tinggi, benturan, dan lingkungan suhu tinggi.
Efisiensi pendinginan udara yang tinggi Desain saluran udara pendingin meja listrik yang inovatif: struktur pemasukan udara yang lebih baik, cincin magnet atas menggantikan saluran masuk udara tipe lubang melingkar dengan saluran masuk udara tipe alur panjang;koil eksitasi mengadopsi saluran udara sarang lebah dan cincin magnet tengah mengadopsi angin jenis aliran udara ganda Jalur dan cincin magnet bawah mengadopsi struktur baru seperti saluran udara berbentuk baji, yang secara signifikan meningkatkan efek pendinginan.
Kipas pendingin:
Kipas pendingin memiliki saluran udara yang unik dan desain struktural lainnya, dan kipas memiliki efek pendinginan yang baik dan kebisingan yang rendah.
Tes horizontal dan vertikal:
Tabel getaran listrik dengan slide horizontal dapat digunakan untuk pengujian horizontal dan vertikal.Peralihan antara dua arah itu sederhana dan mudah dibalik.
Mengadopsi modul IGBT:
Amplifier menampilkan modul MOSFET dan IGBT yang andal untuk stabilitas dan keandalan yang tinggi.
Kinerja keselamatan:
Produk ini memenuhi persyaratan pengujian standar Eropa, dan sakelar penghenti darurat dipasang pada amplifier daya untuk merespons keadaan darurat secara efektif.Memenuhi persyaratan keamanan US UL dan CE.
| Barang | Spesifikasi |
| Sistem generator getaran elektro-dinamis | |
| Rated Force (puncak) di bawah sinusoidal | 32KN |
| Dorongan dampak | 64KN |
| Rentang frekuensi | 200 Hz |
| Perpindahan terus menerus | 59 mm hal |
| Pemindahan dampak | 59 mm hal |
| Kecepatan pengenal maksimum (sin peak) | 2 m/dtk |
| Akselerasi Maksimum (sin) | 0,53 m/s² |
| Diameter kumparan bergerak | 445 mm |
| Torsi beban tidak bias yang diijinkan | 300 N•m |
| Massa yang setara dari bagian yang bergerak | 301g |
| Frekuensi isolasi getaran aksial | 2,5 Hz |
| Beban maksimum untuk sampel | 500 kg |
| Kebocoran fluks magnet | <10 gauss |
| Ukuran penguji getaran vertikal | 4505×2500×840 mm(L*W*H, tanpa paket) |
| Berat penguji getaran vertikal | Tentang5800 kg (tanpa paket) |
| Penguat daya | |
| Daya keluaran maksimum | 32 kVA |
| S/N (Rasio Signal-to-noise) s-/N | ≥65 dB |
| Nilai tegangan output | 100 V |
| Efisiensi konversi | ≥90% |
| Sistem keamanan | Output over-voltage, output over flow, amplifier over temperature, vibration table over displacement, horizontal slide over the perpindahan, kegagalan sistem pendingin, daya keluaran di bawah tegangan, kegagalan unit amplifier, kegagalan daya eksitasi, tiga fase kegagalan catu daya, dll. |
| Ukuran penguat daya | 1720*1200*850 mm (L*W*H, tanpa paket) |
